Батарейный блок и батарейный модуль: Полное руководство по основным различиям

Введение: зачем понимать эти две концепции?

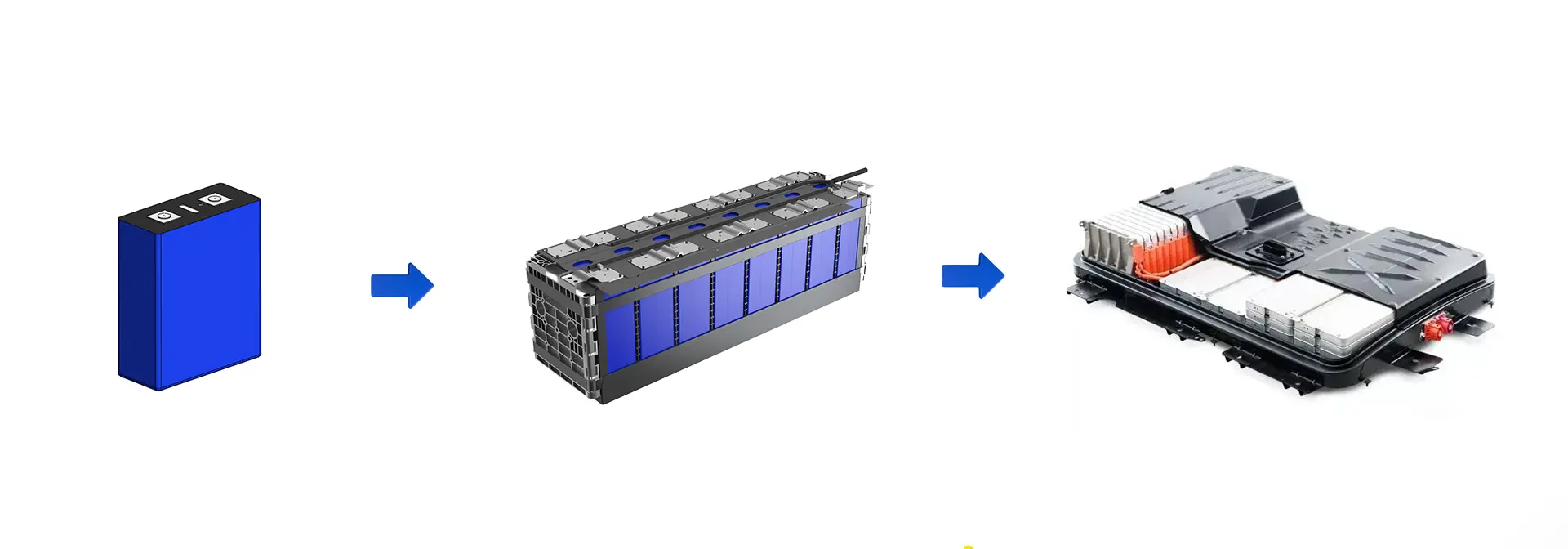

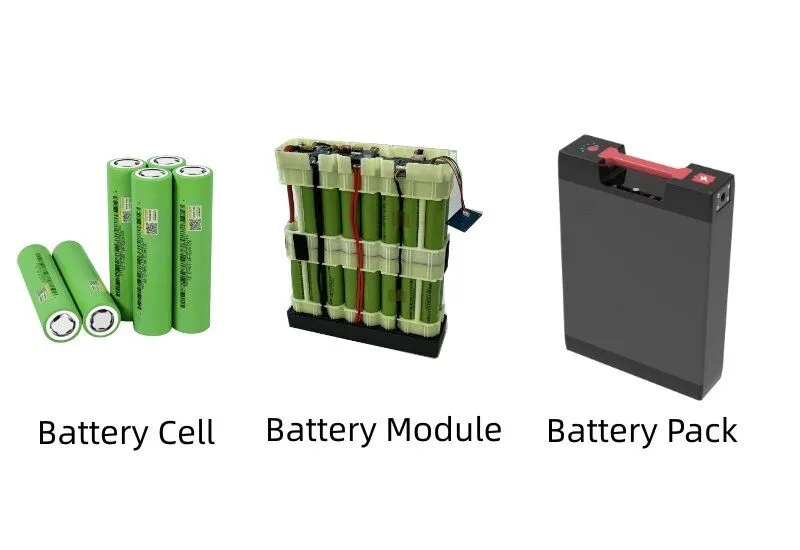

В сфере электромобилей, станций накопления энергии и потребительской электроники термины «аккумуляторный блок» и «аккумуляторный модуль» часто используются как взаимозаменяемые. Однако их роли столь же различны, как «кирпичи» и «дом» — принципиально разные! Смешение этих двух понятий может привести к недопониманию в технических дискуссиях, ошибкам в оценке технического обслуживания и даже рискам безопасности. В этой статье будет подробно рассмотрена вся цепочка строительства, начиная с батареи (элемент) → модули (модуль) → аккумуляторные блоки (пакет), используя простой язык и практические примеры, чтобы помочь вам прояснить различия. К концу этой книги вы получите представление о базовой логике проектирования аккумуляторных систем, о правильном применении терминологии и сможете предвидеть будущие технологические тенденции.

Основа: все начинается с аккумуляторных элементов

Наименьший блок аккумуляторных систем: что такое аккумуляторная ячейка?

Аккумуляторные элементы — это атомарные единицы аккумуляторных систем, по сути, независимые устройства, преобразующие химическую энергию в электрическую посредством химических реакций (например, миграции литий-ионов). Их основные характеристики включают:

• Неделимость: Будучи наименьшими электрохимическими единицами, они состоят из положительного и отрицательного электродов, электролита, сепаратора и корпуса и не могут быть разделены дальше.
• Ограниченная вместимость: Напряжение одной ячейки колеблется от 3 В до 4,2 В (как у тройной литиевой ячейки при 3,7 В), а емкость обычно составляет менее 5 А·ч, что далеко не соответствует требованиям устройства.
• Три конфигурации:
  • Цилиндрический: Такие как ячейки Tesla 4680, высокая структурная прочность, но меньшее использование пространства;
  • Призматический: Например, аккумуляторная батарея BYD Blade легко складывается, но имеет проблемы с рассеиванием тепла;
  • Мешочек: Такие как продукция LG Chem, легкие, но требуют дополнительной защиты.

Аналогия: Если аккумуляторная система представляет собой замок Lego, клетка — это фундаментальный кирпичик Лего — ограничены в своей автономной работе, но способны создавать бесконечные возможности при совместном использовании.

Промежуточный слой: основная ценность модульного строительства

Структурированное питание: что такое аккумуляторный модуль?

Модуль — это физическое устройство, которое объединяет несколько аккумуляторных элементов посредством последовательного/параллельного соединения и представляет собой стандартизированное промежуточное программное обеспечение. Цель его разработки — увеличить напряжение/емкость и упростить последующую сборку.

Ключевые компоненты и функции

Основные преимущества

• Эффективное производство: Стандартизация модулей может повысить эффективность сборки аккумуляторных батарей на 30% (например, линии лазерной сварки, обрабатывающие 8 ячеек в минуту).
• Удобство обслуживания: В случае неисправности модули можно заменить по отдельности, что обойдется гораздо дешевле, чем замена всего комплекта.
• Изоляция безопасности: Риск теплового пробоя ограничивается одним модулем, что предотвращает цепные реакции.

Аналогия: Модуль представляет собой предварительно собранную «стену Лего». — полностью выполняют независимую функцию, но должны быть объединены для построения целостного здания.

Верхний слой: как аккумуляторная батарея обеспечивает функцию «Plug and Play»?

Интеграция на системном уровне: что такое аккумуляторная батарея?

Аккумуляторная батарея объединяет несколько модулей с интеллектуальной системой управления, создавая продукт, способный напрямую обеспечивать электроэнергией. Ключевым достижением является добавление «мозга» (BMS) и «системы кровообращения» (системы терморегулирования).

Пять ключевых компонентов (характер отличия от модулей)

1. Модули аккумуляторных батарей: Обычно корпус батареи состоит из 4–20 модулей (например, Tesla Model Y содержит 4 больших модуля).
2. Система управления батареями (BMS):
   • Мониторинг напряжения, температуры, тока в режиме реального времени, оценка SOC (состояния заряда) и SOH (состояния работоспособности);
   • Активная балансировка различий между ячейками для предотвращения перезаряда/разряда.
3. Система терморегулирования:
   • Воздушное охлаждение (вентилятор): низкая стоимость, но плохое рассеивание тепла, используется в моделях начального уровня;
   • Водяное охлаждение (охлаждающая пластина): как и в конструкции охлаждения аккумулятора Kirin, разница температур поддерживается в пределах 2°C;
   • Материалы с изменяемой фазой: поглощают тепло для поддержания стабильной температуры.
4. Высоковольтная электрическая система: Реле и предохранители обеспечивают отключение цепей при коротких замыканиях, обеспечивая безопасность пользователя.
5. Защитная оболочка: Корпус из алюминиевого сплава/стали соответствует стандарту водонепроницаемости и пылезащиты IP67, устойчив к сжатию и ударам.

Улучшения основных функций

• Управление полным жизненным циклом: BMS может прогнозировать срок службы батареи и оптимизировать стратегии зарядки/разрядки.
• Резервное копирование безопасности: В ситуациях теплового разгона жидкостные системы охлаждения и изоляционные материалы блокируют распространение тепла (например, в батарее Lantu «Amber Battery» используется наполнитель из органического силикона).
• Экологическая адаптация: Нагрев до -20°C или охлаждение до 50°C обеспечивает стабильную работу.

Аналогия: Аккумуляторная батарея представляет собой «замок LEGO» с системами водоснабжения и электроснабжения. — независимо действующий, разумно управляемый и безопасный, надежный.

Основные различия: таблица для пояснения

Примечание: модуль является «подкомпонентом» блока, но производительность аккумуляторной батареи зависит от эффективности синергии модулей.

Зачем использовать иерархию «Ячейка-Модуль-Пакет»?

Четыре идеи многослойного дизайна

1. Модульная масштабируемость: Возможность гибкой регулировки количества модулей позволяет адаптироваться к различным потребностям: один и тот же модуль можно использовать в компактных моделях (установка 6 групп) или внедорожниках (установка 12 групп), что позволяет сократить расходы на НИОКР.
2. Эффективность производства: Стандартизация линий по производству модулей (например, лазерная сварка) позволяет достичь производительности аккумуляторных батарей 8 PPM (8 ячеек, обрабатываемых в минуту), что в 3 раза быстрее, чем прямая интеграция ячеек.
3. Защита глубинной безопасности: Изоляция модулей сдерживает тепловой разгон: например, на станциях накопления энергии отказы отдельных ячеек ограничиваются модулем, что предотвращает возгорание всего корпуса.
4. Экономическая ремонтопригодность: Замена неисправного модуля обойдется менее чем в 10% всего пакета, тогда как технология CTP (без модуля) требует полного возврата для ремонта.

Исключения: Аккумуляторы мобильных телефонов представляют собой «упрощенный аккумуляторный блок» — ячейка + плата защиты PCM, не требующая модуля из-за ограничений по размеру.

Реальные приложения: от электромобилей до накопителей энергии

Практики в реальных сценариях

• Электромобили (например, Tesla/BYD):
  • Модули: Модель 3 состоит из 4 цилиндрических модулей по 2170 штук, соединенных параллельно;
  • Аккумуляторная батарея: объединяет BMS + охлаждающие трубки + алюминиевый корпус, встроенный непосредственно в шасси.
• Системы хранения энергии (например, контейнерные станции):
  • Модули: 12 модулей мягкой упаковки образуют блок мощностью 95,7 кВт·ч (схема Cadillac Lyriq);
  • Аккумуляторная батарея: несколько параллельных групп + система воздушного охлаждения общей емкостью 1 МВт·ч.
• Технологические рубежи (CTP/CTC):
  • В лезвийной батарее BYD (CTP) модули отсутствуют, ячейки напрямую объединяются в блоки, что позволяет достичь коэффициента использования объема 60%;
  • Технология Tesla 4680 + CTC позволяет прикрепить ячейки к кузову автомобиля, что повышает его прочность, но усложняет обслуживание.

Заключение и будущие тенденции

Существенное различие между аккумуляторными батареями и модулями заключается в уровень системной интеграции: модули — это «функциональные компоненты», а аккумуляторные блоки — это «интеллектуальные системы». Многоуровневая конструкция (элемент → модуль → блок) обеспечивает баланс между производительностью, безопасностью и стоимостью, оставаясь в настоящее время основной тенденцией.

Направления будущего развития:

• Технология CTP/CTC: Удаление модулей повышает плотность энергии (емкость аккумулятора Kirin достигает 255 Вт·ч/кг), но затрудняет ремонт;
• Умные обновления BMS: Алгоритмы ИИ прогнозируют срок службы батареи и управляют неисправностями с помощью облачных систем.

Освоение этой иерархической логики ставит вас впереди 90% участников обсуждения технологий аккумуляторных батарей!
