Ecrã comercial - Solução de linha de produção de colagem flexível

A série 5600 foi concebida principalmente para a colagem de COF e FOB em modelos de veículos com barras longas e ecrãs comerciais, suportando a colagem automática de múltiplos COF em até três lados e múltiplos PCB num único lado. A máquina de colagem de COF apresenta uma configuração automatizada tudo-em-um, incluindo limpeza de terminais, fixação de ACF, perfuração de COF, pré-prensagem e prensagem principal. A máquina de ligação FOB apresenta uma configuração semi-automática com ligação COF, carregamento manual de PCB e alinhamento automático.

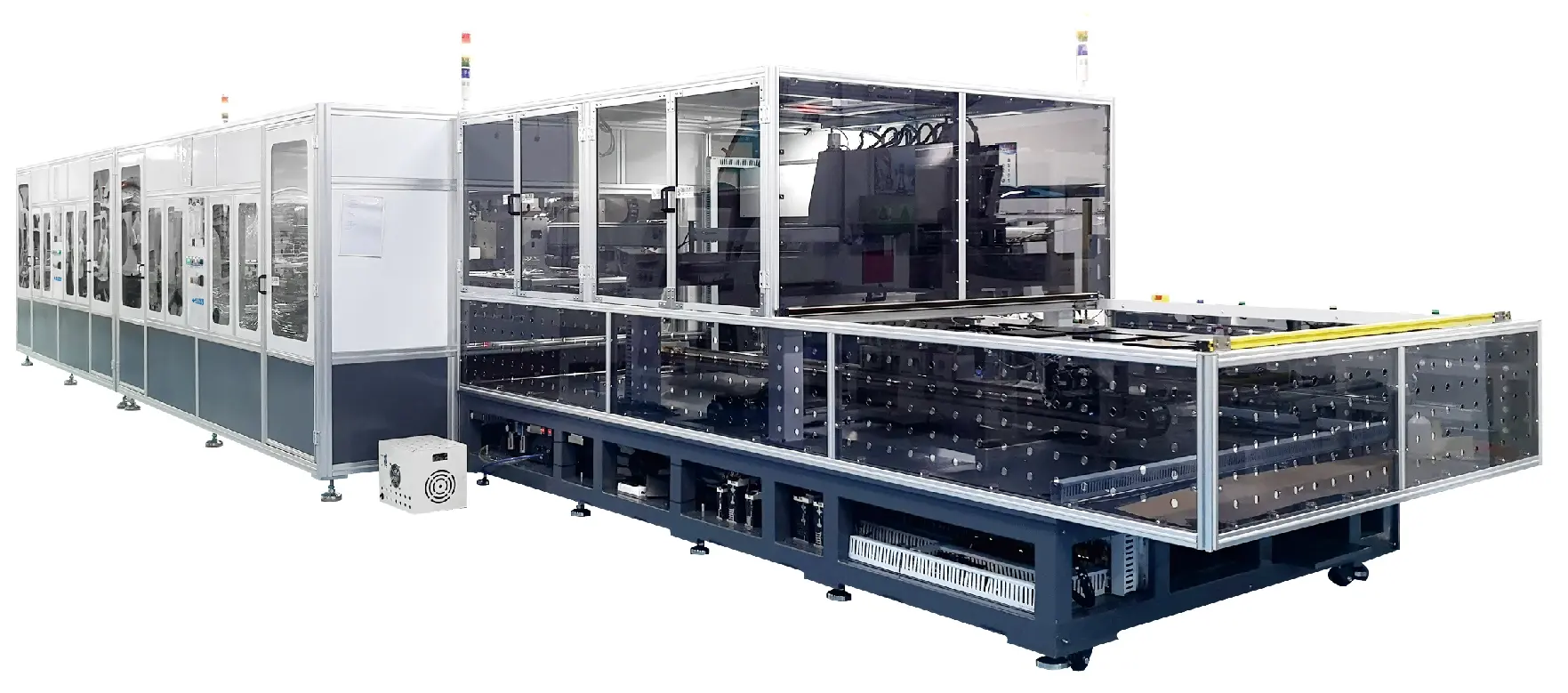

Ecrã comercial - Equipamento de colagem flexível

Design mecânico racionalizado com simplicidade e funcionalidade abrangente, ideal para produção de protótipos e pequenos lotes.
A máquina de colagem de COF inclui um conjunto completo de automação para limpeza de terminais, aplicação de ACF, corte de COF, pré-impressão e impressão final
A máquina de colagem FOB é integrada de forma semi-automática com a máquina COF, permitindo a colocação manual de PCB e o alinhamento automático.
Um design de plataforma modular permite a compatibilidade com tamanhos de 18″ a 65″, reduzindo os custos de fixação e os tempos de mudança.
A velocidade de mudança das linhas de produção é rápida. São necessárias 2 horas para mudar a linha para tipos de produtos de pequeno volume e 4 horas para tipos de produtos de grande volume. Isto tem vantagens para pequenos lotes e produção diversificada.

Fluxo do processo	EC+COF+FOB+A0I+DISP+0CA/0CR+BCA
Tamanho	15″~32″&18″~65″
Precisão da chave	Fixação ACF: X/±0,15mm, Y/±0,1mm Ligação COF: X/Y+5μm Ligação de PCB: X/±25μm, Y/±40μm Precisão de distribuição: X/Y±0,1mm Precisão da laminação: ±0,1mm Precisão da montagem da retroiluminação: ±0,1mm
Tempo tátil	0B5000: Colagem de três lados, total de 20 COFs, TT ≤ 7 minutos 0B5600: Colagem em três faces, total de 28 COFs, TT ≤ 4 minutos
Utilização do equipamento	≥98%
Caraterísticas opcionais	O equipamento pode interagir com a funcionalidade CIM; FOB Bonding AOI Deteção de desalinhamento Caraterística; Máquina de distribuição equipada com válvula de agulha doméstica normal, atualização opcional para válvula de pulverização de marca especificada

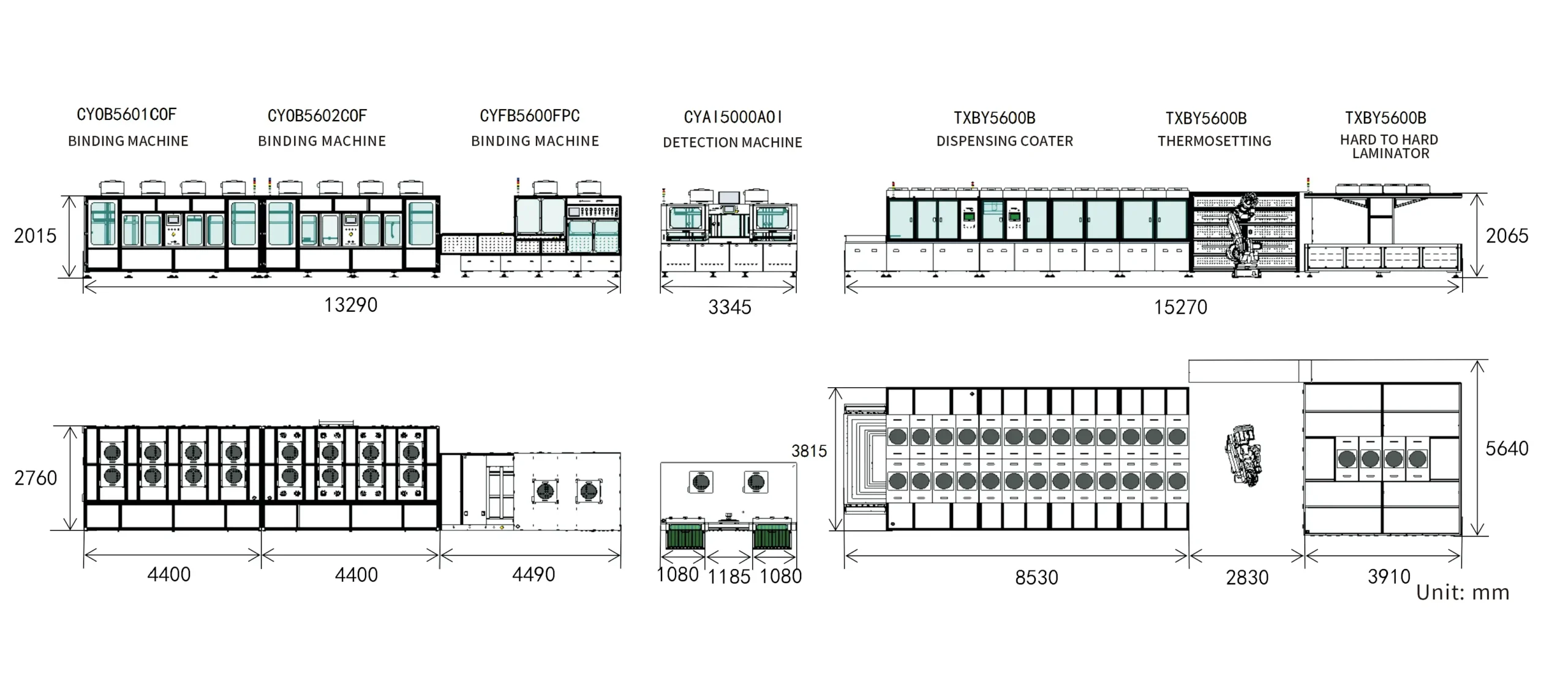

Ecrã comercial - Layout da máquina de colagem flexível

Soluções de correspondência de layout de equipamento de processamento de ecrã

Solução↓		Solução1 Série CY5000	Solução2 Série CY5600
Tamanho		15″~32″	18″~65″
Ligação	LD+EC	CYOB5000	CYOB5601
	COF		CYOB5602
	AOI	CYAI5000	CYAI5600
	FOB	CYFB5000	CYFB5600
	DISP	CYD2700	CYFB5600
	Laminação	TXBY5000B	TXBY5600B
Montagem da retroiluminação		CYAS860/CYB910	/

Inspeção de casos

Inspecionar o funcionamento real da fábrica, compreender em profundidade e verificar o efeito da utilização do produto.

Através de visitas ao terreno, compreender em profundidade o processo de funcionamento da fábrica e o efeito de produção do produto.

Teste de amostras

Fornecemos serviços abrangentes de testes de amostras aos nossos clientes, garantindo que os seus produtos cumprem as normas da indústria. Quer se trate de matérias-primas ou de produtos acabados, dispomos do equipamento profissional e da equipa para o ajudar a garantir a qualidade de cada amostra.
