A linha de produção de baterias prismáticas foi especificamente concebida para baterias prismáticas de casca dura, adequadas para vários tipos de células, tais como fosfato de ferro-lítio, lítio ternário e baterias de iões de sódio, suportando várias especificações. As principais funções incluem a seleção de células, empilhamento de módulos, soldadura a laser e testes de fim de linha, satisfazendo os requisitos de elevada eficiência de produção para armazenamento de energia e baterias de potência, com uma eficiência de linha única de 12-30 PPM (produção de 12-30 módulos/PACK por minuto).

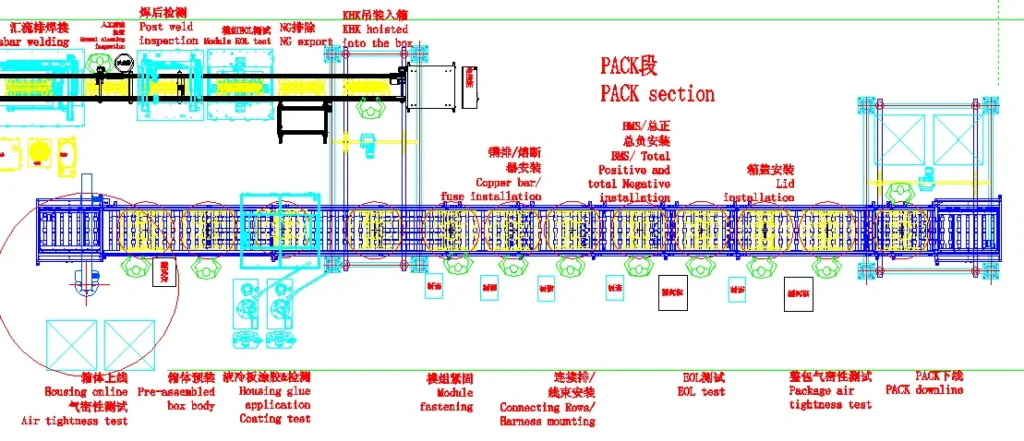

Linha de montagem de baterias prismáticas Fluxo de processo

Alimentação de Células → Teste OCV → Aplicação de Adesivo de Células → Empilhamento de Células e Cintagem Manual → Limpeza de Endereços → Soldadura de Barramentos → Teste EOL de Módulos → Módulo Off-Line → Caixa On-Line → Aplicação de Adesivo de Placa de Arrefecimento Líquido→ Teste EOL de PACK → Teste EOL de PACK → Teste Completo de Estanquidade de Pacotes → PACK Off-Line

Vantagem da linha de montagem de baterias prismáticas

Utilização da inspeção visual mecânica para substituir a inspeção visual manual, complementada por um sistema de alimentação automática de materiais auxiliares, resultando num elevado grau de automatização.
O fluxo do processo é automatizado e controlado, com cada dispositivo equipado com uma função de primeira peça de um toque, melhorando a OEE (Overall Equipment Effectiveness) global.
A adoção de um design modular permite mudanças rápidas de modelo, assegurando uma forte compatibilidade com a linha de produção.
As linhas de montagem personalizadas podem ser desenvolvidas com base nos processos celulares específicos dos clientes, permitindo uma personalização fora do padrão.
Elevado nível de automatização: As modernas linhas de montagem de baterias prismáticas são altamente automatizadas, utilizando robôs inteligentes e tecnologia de visão artificial para obter um processo totalmente automatizado, desde o carregamento das células até ao teste do módulo final, melhorando a eficiência e a consistência da produção.
Tecnologia de soldadura e montagem: A soldadura a laser é uma tecnologia fundamental na montagem de baterias prismáticas, utilizada para soldadura de costuras laterais, soldadura de barramentos, etc., garantindo a estabilidade e a segurança das baterias.
Controlo de qualidade e testes: As linhas de montagem automatizadas integram testes EOL (Fim de Linha) para garantir que cada módulo de bateria é submetido a uma rigorosa inspeção de qualidade antes de sair da fábrica, incluindo a deteção de fugas de hélio para verificar a integridade da vedação e testes de desempenho elétrico para garantir a consistência do produto.
Gestão inteligente: Através da integração do MES (Manufacturing Execution System), é possível obter monitorização e rastreabilidade dos dados de produção em tempo real. Por exemplo, as linhas de montagem totalmente automatizadas, como as da Haimuxing, utilizam a tecnologia de gémeos digitais, melhorando a digitalização e a informatização do processo de produção, apoiando mudanças rápidas de modelos e optimizando a eficiência.
Considerações ambientais e de compatibilidade: As linhas de montagem de baterias prismáticas são concebidas para cumprir as normas ambientais, enquanto as fixações servo e os designs de troca rápida de tabuleiros melhoram a compatibilidade da linha de produção para acomodar diferentes especificações e modelos de necessidades de produção de baterias prismáticas.

Aplicação da linha de montagem de baterias prismáticas

Parâmetros da linha de montagem de baterias prismáticas

Parâmetro do equipamento	Parâmetros do equipamento
Eficiência do equipamento	>30PPM
Tamanho da linha de produção	80000x1000x3500mm
Área ocupada pelo equipamento	80m x 10m = 800m²
Potência do equipamento	150KW
Precisão de repetibilidade	±0,2mm
Taxa de utilização	>98%
Taxa de falha de uma única máquina	<1%
Taxa de rendimento	>99,9%

Fabricante da linha de montagem de baterias prismáticas

Shenzhen Comwin Intelligent Equipment Group, como uma empresa de alta tecnologia de nível nacional, tem estado profundamente envolvida no campo da nova energia há mais de uma década, concentrando-se em módulos de células prismáticas e soluções PACK completas, abrangendo aplicações como baterias de energia e baterias de armazenamento de energia. A empresa possui uma equipa de investigação e desenvolvimento com mais de 200 membros, fornecendo uma gama completa de equipamento automatizado, desde o processamento de células até aos produtos PACK acabados.

Inspeção de casos

Inspecionar o funcionamento real da fábrica, compreender em profundidade e verificar o efeito da utilização do produto.

Através de visitas ao terreno, compreender em profundidade o processo de funcionamento da fábrica e o efeito de produção do produto.

Teste de amostras

Fornecemos serviços abrangentes de testes de amostras aos nossos clientes, garantindo que os seus produtos cumprem as normas da indústria. Quer se trate de matérias-primas ou de produtos acabados, dispomos do equipamento profissional e da equipa para o ajudar a garantir a qualidade de cada amostra.
