Fundamentos da Linha de Montagem de Contêineres BESS: Fluxo de Trabalho de Processamento e Como Escolher o Ideal

O que é uma linha de montagem de contêineres BESS?

A BESS linha de montagem de contentores (Linha de montagem de contêineres do sistema de armazenamento de energia da bateriaUma linha de produção automatizada ou semiautomatizada é utilizada para integrar módulos de bateria, sistemas de gerenciamento de bateria (BMS), sistemas de controle de temperatura, sistemas de supressão de incêndio e equipamentos elétricos em contêineres padronizados, formando unidades completas e transportáveis de armazenamento de energia em baterias (contêineres BESS). Seu principal objetivo é garantir a segurança, a confiabilidade e a consistência dos sistemas de armazenamento de energia por meio da produção padronizada em larga escala.

Fluxo de processamento da linha de montagem BESS

Iremos explicar utilizando como exemplo a linha de montagem semiautomática de sistemas de armazenamento de energia (BESS) da Comwin.

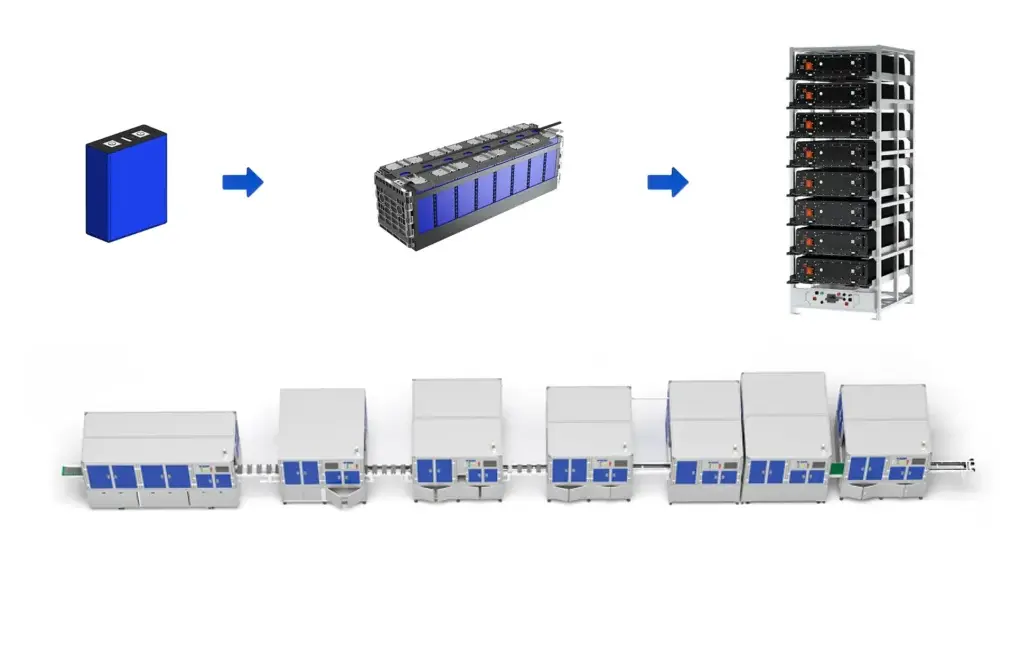

I. Processo da secção de módulos (Células → Módulos)

• Carregamento de células (automático): As células são transportadas automaticamente para o início da linha de produção através de veículos guiados automaticamente (AGV) ou de uma correia transportadora.
• Digitalização de células / Teste OCV / Agrupamento e inversão (automático): Realiza simultaneamente a rastreabilidade das células através de códigos QR, o teste da tensão em circuito aberto (OCV) (triagem das células com uma consistência de tensão de ±5 mV) e ajusta a orientação das células de modo a corresponder aos requisitos de empilhamento subsequentes.
• Aplicação e transferência de adesivo celular (automática): Aplica automaticamente o adesivo para fixar as células e, em seguida, transfere-as para a estação de empilhamento através de uma correia transportadora.
• Carregamento por empilhamento de células (automático): O braço robótico realiza automaticamente o empilhamento das células, com um erro de posicionamento repetitivo ≤0,5 mm.
• Instalação manual da banda de aço (Manual): Os trabalhadores instalam manualmente faixas de aço para fixar as células empilhadas, garantindo a estabilidade estrutural.
• Detecção/limpeza de postes (automática): O equipamento automático identifica as posições dos pólos das células e limpa a camada de óxido, preparando-as para a soldadura subsequente.
• Instalação manual dos componentes do CCS (Manual): Os trabalhadores instalam o Sistema de Ligação de Células (CCS) para estabelecer ligações elétricas entre as células.
• Soldadura a laser de placas de arnês CCS (automática): Soldadura a laser da placa de cablagem CCS, com resistência de soldadura ≥15 N e taxa de rendimento ≥99,51 % para o TP3T.
• Módulo de reinspecção e limpeza manual (Manual): Os trabalhadores inspecionam o aspeto do módulo e removem as impurezas da superfície.
• Soldadura manual em linha de amostragem (manual): Soldadura das linhas de amostragem para a recolha de sinais de tensão e temperatura do módulo.
• Teste de fim de vida útil do módulo (automático): Realiza automaticamente os testes de fim de linha, incluindo a resistência de isolamento (≥100 MΩ), o equilíbrio de tensão, etc.
• Teste da linha de amostragem (Reservado) (Manual): Interface de testes manuais reservada para verificar o funcionamento da linha de amostragem.
• Descarregamento ou embalagem de módulos (manual): Os trabalhadores descarregam o módulo para armazenamento temporário ou transferem-no diretamente para a secção PACK.

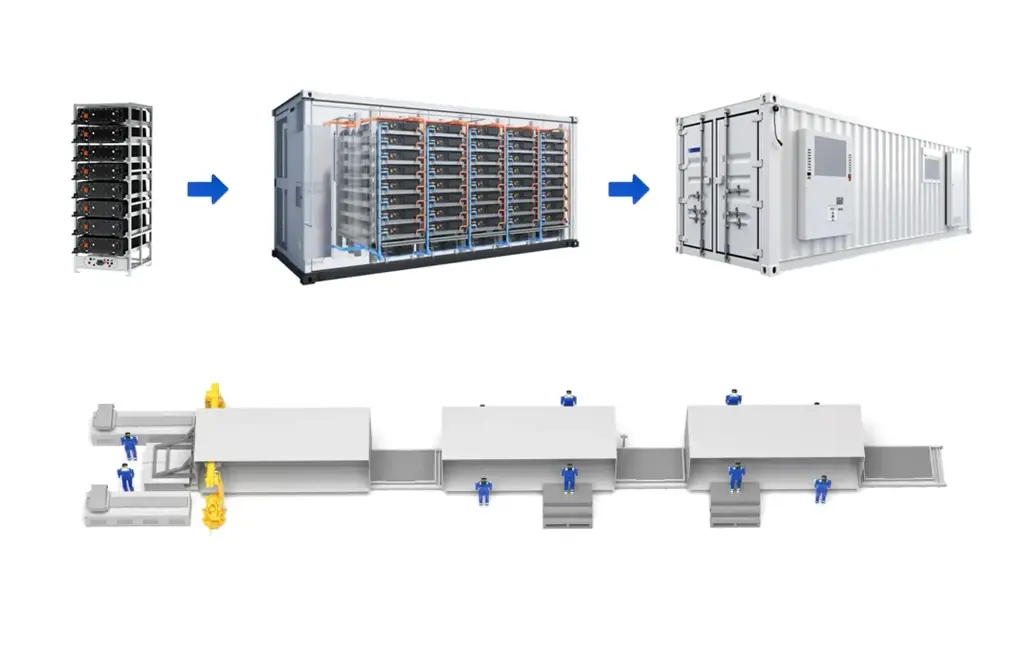

II. Processo da secção PACK (Módulos → Sistema de contentores)

• Enchimento de contentores e ensaio de estanqueidade (manual): Depois de o contentor ser colocado na linha de produção, os trabalhadores realizam testes de estanqueidade (pressão ≥50 kPa, mantida durante 5 minutos sem fugas).
• Pré-instalação de componentes no contêiner (Manual): Os trabalhadores instalam estruturas internas, tais como calhas de guia e suportes, no contentor.
• Aplicação de adesivo no fundo do contentor (automática): Um equipamento automático aplica adesivo no fundo do recipiente para selar e fixar os módulos.
• Inserção do módulo no contentor (manual): Os trabalhadores utilizam equipamento de elevação para colocar os módulos no contentor.
• Fixação do módulo (manual): Os trabalhadores apertam os parafusos de fixação do módulo, com um binário ≥80 N·m e um erro ≤±51 TP3T.
• Barra de cobre / Instalação do fusível (Manual): Instale barras de cobre (com capacidade de condução de corrente adequada à potência do sistema) e fusíveis para garantir a segurança do circuito.
• Barra de ligação / Instalação do chicote elétrico (Manual): Ligue as barras e os chicotes entre módulos, com grau de isolamento ≥ IP65.
• BMS / Instalação principal positiva e negativa (Manual): Instale o Sistema de Gestão da Bateria (BMS) e os terminais positivos/negativos principais para permitir a monitorização do sistema e a saída de energia.
• Testes de fim de vida útil do PACK (manuais): Os técnicos realizam testes ao nível do sistema, incluindo ciclos de carga e descarga, verificação das funções de proteção e mais de 12 itens, com uma taxa de aprovação nos testes ≥98%.
• Instalação da cobertura do contentor (manual): Instale a cobertura do contentor para concluir o recinto estrutural.
• Ensaio de estanqueidade de contentores completos (manual): Realize novamente o teste de estanqueidade em todo o contentor para garantir a classificação de proteção IP65.
• Descarregamento do PACK (manual): Os trabalhadores descarregam o contentor pronto, concluindo as etapas finais antes da entrega.

Como selecionar uma linha de montagem de contêineres BESS

Guia de seleção da linha de montagem de contentores BESS da Comwin

—— Um quadro abrangente para a tomada de decisões, desde a adaptabilidade dos processos até à implementação de cenários

O essencial na seleção de uma linha de montagem de contentores para sistemas de armazenamento de energia em baterias (BESS) é tornar a linha de produção um “veículo de fabrico flexível”—capaz de acompanhar a atual evolução da tecnologia das células (como a tendência para uma maior capacidade, de 314 Ah para 628 Ah) e de suportar futuras expansões de cenários (como a transição do armazenamento de energia comercial e industrial para o armazenamento ao nível da rede). Este artigo irá fornecer-lhe uma lógica de seleção prática a partir de três dimensões: adaptabilidade do processo, automação e controlo de qualidade, e compatibilidade com o ambiente de cenários.

1. Adaptabilidade do processo: Permitir que a linha de produção “compreenda” o desenho das células e do sistema

O principal valor da linha de produção reside na sua compatibilidade com as tecnologias dominantes atuais, reservando simultaneamente espaço para futuras atualizações. A indústria estabeleceu uma via técnica de “células de alta capacidade + design de alta série” (como a ligação em série da série 104S, que liga 104 baterias em série). Isto requer que a linha de montagem possua as seguintes capacidades:

• Compatibilidade das especificações das células: Suporta células quadradas de 100 a 320 Ah (abrangendo modelos comuns como 314 Ah e 628 Ah) e pode adaptar-se a conjuntos de baterias de diferentes tamanhos através de trocas rápidas (como a substituição de gabaritos em menos de 2 horas).
• Cobertura dos processos principais: É necessário incluir processos essenciais, tais como a triagem de células (garantindo a consistência da capacidade/tensão), a limpeza a laser (melhorando o rendimento da soldadura) e a soldadura de barras condutoras (processos de ligação fundamentais), para evitar falhas do sistema decorrentes da omissão de processos.
• Design flexível: Conseguir a transição entre a “produção em pequenos lotes de vários tipos” e a “produção em massa em grande escala” através de combinações modulares de estações de trabalho — por exemplo, ao passar do armazenamento de energia comercial e industrial para o armazenamento à escala da rede, apenas a estação de trabalho de montagem de módulos necessita de ser ajustada, sem ser necessário reconstruir toda a linha de produção.

2. Automatização e controlo de qualidade: garantir a “segurança acima de tudo” através da tecnologia

A segurança dos sistemas de armazenamento de energia por bateria (BESS) depende do controlo de qualidade do processo de produção, sendo a automatização o principal meio para reduzir o erro humano. Ao efetuar a seleção, tenha em atenção os três pontos seguintes:

• Automação de estações de trabalho: A taxa de automatização da secção do módulo deve ultrapassar os 70%, especialmente em estações centrais como o aperto de parafusos (precisão de binário ±5%) e a deteção de soldadura (tecnologia de soldadura a laser adaptativa), que devem atingir a automatização total para evitar problemas como ligações soltas ou soldaduras frias causadas pela operação manual.
• Inspeção de qualidade online: Equipar com sistemas de inspeção visual baseados em IA (para identificar defeitos na aparência das células) e testes finais no final da linha de produção (para simular condições de carga e descarga, a fim de verificar o desempenho do sistema), garantindo que a taxa de defeitos do produto seja inferior a uma parte por milhão (1 ppm) — um requisito rigoroso para projetos de armazenamento a nível da rede.
• Rastreabilidade digital: Registar os dados de produção de cada conjunto de baterias (tais como parâmetros de soldadura e resultados de inspeção) através do MES (Sistema de Execução da Produção) e recriar o processo de produção utilizando a tecnologia de gémeo digital, garantindo a rastreabilidade total ao longo do ciclo de vida, desde a célula até ao sistema.

3. Compatibilidade com o ambiente de produção: adaptação da linha de produção a “condições complexas”

Os contentores BESS são frequentemente utilizados em ambientes extremos, tais como ao ar livre, em zonas costeiras e em altitudes elevadas, o que exige que o projeto da linha de produção tenha em conta a proteção dos contentores e a adaptabilidade ambiental:

• Estrutura e materiais da caixa: Utilize aço de alta resistência resistente às intempéries ou liga de alumínio com várias camadas de tratamentos anticorrosivos (tais como revestimentos resistentes à névoa salina para projetos costeiros), com um nível de proteção de, pelo menos, IP54 (à prova de poeira e resistente à água).
• Adaptabilidade à temperatura e à diferença de temperatura: Suporta uma ampla gama de temperaturas, de -40 °C a 60 °C, com sistemas de controlo de temperatura pré-instalados (como módulos de refrigeração líquida/refrigeração a ar), para garantir um funcionamento estável da bateria em temperaturas extremas.
• Conveniência no transporte e na instalação: A caixa deve estar em conformidade com as dimensões padrão dos contentores ISO, com orifícios para empilhadores ou pontos de elevação pré-reservados na parte inferior para uma instalação rápida no local — por exemplo, a caixa de armazenamento de energia da Kehua Data pode “ser ligada à rede elétrica logo após a entrega”, reduzindo o tempo de instalação em 50%.

Lógica da decisão final: orientação para o “valor a longo prazo”

A escolha de uma linha de montagem não é um investimento pontual, mas sim um planeamento proativo para a evolução tecnológica e a expansão do mercado nos próximos 3 a 5 anos. Recomenda-se dar prioridade aos dois pontos seguintes:

• Prioridade à flexibilidade: Se a sua empresa atua em vários segmentos, como o comercial, ligado à rede e fora da rede, dê prioridade a uma linha de produção “modular + de troca rápida” para evitar ter de descartar a linha de produção devido a iterações do produto.
• Profundidade do controlo de qualidade: A segurança é fundamental no armazenamento de energia; mesmo as linhas de produção de pequenos lotes têm de estar equipadas com sistemas de testes no final da linha de produção e de rastreabilidade de dados — este é o “bilhete” de entrada no mercado de gama alta.

Quando uma linha de produção consegue cumprir simultaneamente os três requisitos de “adaptação às tecnologias atuais”, “compatibilidade com futuras atualizações” e “garantia de segurança e qualidade”, passa de uma simples ferramenta de produção a um “ativo fundamental” para o crescimento do seu negócio.

Reflexão: Se a capacidade futura das células ultrapassar os 1000 Ah, a vossa linha de produção poderá adaptar-se através de atualizações pontuais, em vez de uma reconstrução completa? Esta poderá ser a questão mais importante a ter em conta no processo de seleção.
